碳紙國產化：打通燃料電池產業鏈的最后一環

隨著能源轉型的步伐日益加快，新能源技術的研發也迎來了蓬勃發展的黃金時期。在眾多新能源中，氫能以其清潔、高效且近乎零碳排放的顯著優勢，成為了減少對化石燃料依賴、降低溫室氣體排放的關鍵解決方案，被寄予了推動能源結構轉型和應對氣候變化挑戰的厚望。隨著制氫、儲氫以及氫能應用技術的不斷革新，氫能的成本正逐步降低，其應用領域也在不斷拓寬，已然成為構建低碳社會不可或缺的重要支柱。

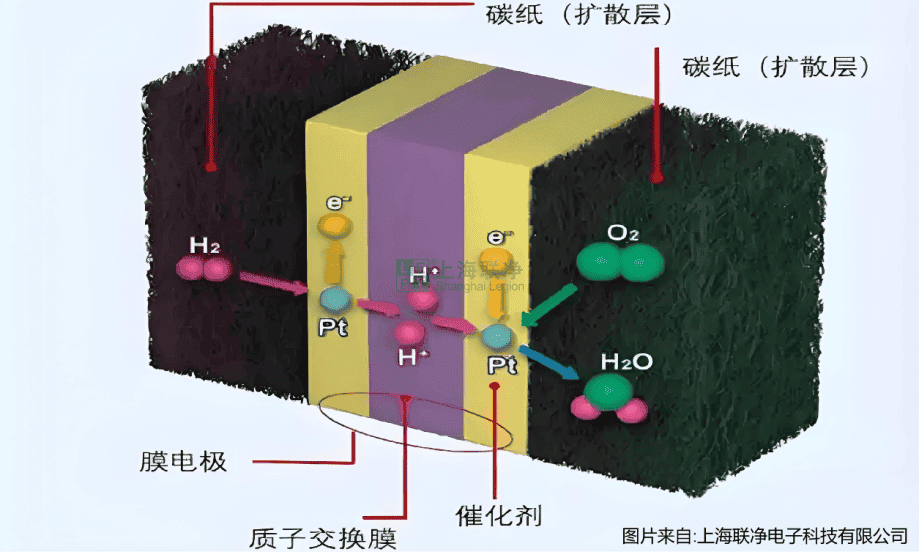

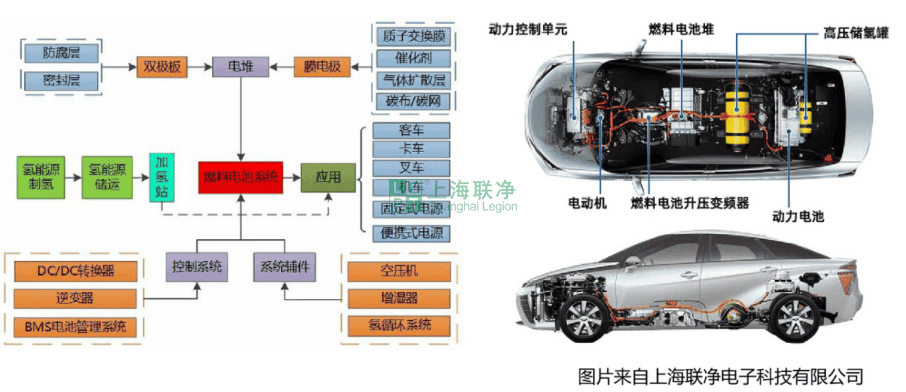

質子交換膜燃料電池（PEMFC）作為氫能利用的核心裝置，通過電化學反應將氫氣和氧氣高效轉化為電能、水和熱能，整個過程幾乎不產生污染排放，因此被廣泛應用于從便攜式電源到大型固定發電站等多種場景。而氣體擴散層（GDL）作為PEMFC的關鍵組成部分，不僅承擔著將反應氣體均勻輸送至電極表面的重任，還負責排出反應過程中產生的水分，并有效傳導電子和熱量。GDL主要由多孔導電材料基底層和微孔層構成，其中，碳纖維紙（簡稱碳紙）憑借其卓越的導電性能、均勻的孔隙結構以及出色的機械性能，成為了GDL基底材料的首選。

碳纖維紙（簡稱碳紙），是由短切碳纖維為原料，基質為天然紙漿或合成紙漿，輔以黏合劑和填料經抄紙工藝制造而成的紙狀復合材料。碳紙（炭紙）是燃料電池氣體擴散層的主要基材，將碳纖維做成碳紙的過程也是氣體擴散層生產的核心難點之一，需滿足材料多孔可控、導熱及導電性優良、具備一定的機械強度、憎水性強以及高度防腐蝕等多重性能要求。

然而，國內碳紙市場基本被國外少數公司壟斷，生產依賴進口原材料二次加工，其價格及產量受原材料制約較大，性價比低。有限的產量不足以支撐我國燃料電池產業激增的市場需求，一定程度上阻礙了國內氫能和燃料電池產業國產自主發展。

1、碳紙的功能

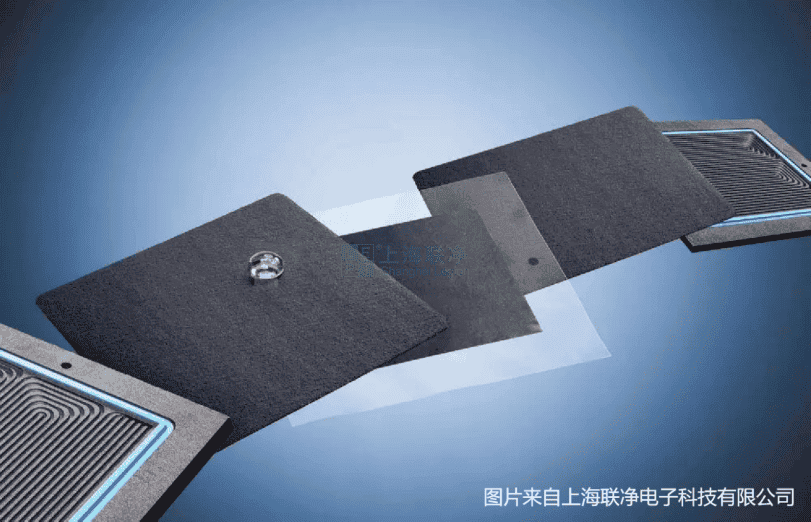

碳紙是燃料電池氣體擴散層（GDL）中一項不可或缺的基底材料, 扮演著膜電極（MEA）與雙極板之間的溝通橋梁角色。

其主要功能包括:1.氣體通道：引導氣體從雙極板的導流溝槽到觸煤層；2.催化劑載體及水阻擋層：把反應式產生物-水排除于觸媒層之外，避免淹水問題，保證催化劑利用率；3.電子通道：集流雙極板和催化劑層之間的電子導體；4.散熱通道：在燃料電池反應時具有散熱功能；5.支撐架構：足夠的強度支撐MEA當其因?yàn)槲^多而變形時。

2、碳紙生產工藝

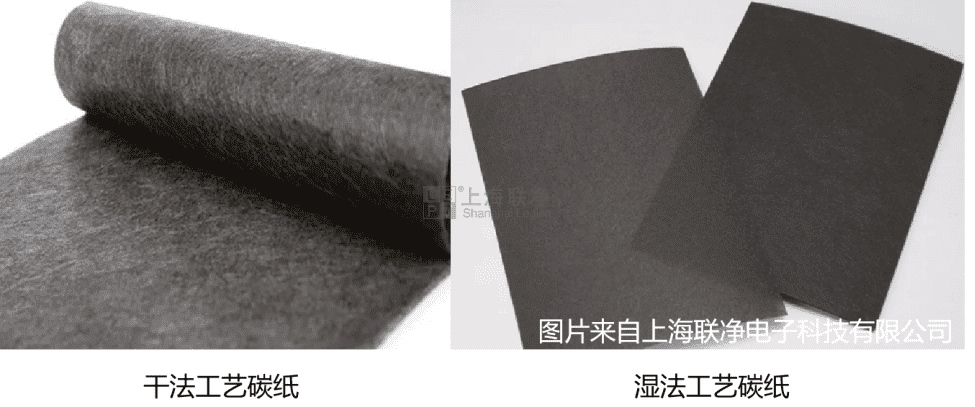

碳紙生產工藝方面，分為濕法工藝和干法工藝，濕法工藝屬于成熟的工藝，東麗、西格里等廠商均采用濕法工藝。濕法制備的碳紙具有良好的均勻性和致密性結構，是國外燃料電池高性能碳紙普遍采用的方法。碳紙的干法制備是近年來迅速發展起來的工藝。該法的碳紙是以空氣為介質，采用氣流成網工藝加工成原紙，并經涂膠、干燥、碳化等后道工藝加工制備而成。特點是碳紙的碳纖維含量高，產品強度高。

?干法成型制備碳纖維紙

干法成型是近年來發展較快的一種造紙工藝技術，首先將短切碳纖維經開松分散為均勻的單根纖維，再以空氣為介質，利用氣流快速成網制備得到原紙，經后續黏結劑黏結、熱壓固化、碳化石墨化制備得到碳纖維紙。干法成型過程中的短切碳纖維長度一般為40~50 mm ，制得的碳纖維紙中碳纖維含量高、產品強度高、導電性高，但是，由于碳纖維長度較長，使得碳纖維不易分散，易纏繞打結，碳纖維之間的相互搭接也會增強“架橋”效應，形成大孔結構，造成碳纖維紙勻度相對較差，結構疏松。

?濕法成型制備碳纖維紙

目前，國內外PEMFC用高性能碳纖維紙研究最深入、應用最廣泛的制備工藝是濕法成型工藝，該工藝是以水為介質，將不同長度的短切碳纖維(3~20 mm)均勻分散在水中，利用抄紙機在濾網上快速真空過濾制備得到碳纖維原紙，經后續樹脂浸漬、熱壓固化和碳化石墨化等過程制備而成。相較于干法成型，濕法成型制備得到的碳纖維紙具有良好的致密性和均勻性，非常適合加工成PEMFC專用碳纖維紙，基于此，后續主要圍繞濕法成型展開詳細介紹。此外，國內外生產的碳纖維紙性能指標一般以日本東麗公司生產的“TGPH”系列PEMFC專用碳纖維紙作為參考。

3、碳紙行業現狀

(1)上游供應鏈

碳紙制備過程中的核心原材料為碳纖維、聚乙烯醇樹脂及酚醛樹脂。按25萬平方米/年的生產能力計算，碳纖維的用量約為15~20噸/年，聚乙烯醇的用量約為3-5噸/年，酚醛樹脂的用量約為10~15噸/年。目前上游材料全部采購自國內企業，不存在上游材料卡脖子的風險。

(2)下游市場空間

u燃料電池車碳紙市場規模：保守預計 2025、2030年燃料電池車需求達2萬輛、30萬輛，考慮燃料電池重卡等工程車輛先行放量，假設2025年燃料電池車平均功率150KW，膜電極功率密1.2W/cm2 ，碳紙價格600元/平方；2030年由于客車、叉車、乘用車等車型滲透率提升，假設燃料電池車平均功率100KW，膜電極功率密度提升至1.3W/cm2 ，碳紙價格降低至400元/平方。則2025年燃料電池汽車碳紙市場需求量500,000平，市場規模約為3億元；2030年燃料電池汽車碳紙市場需求量461萬平，市場規模約為18.46億元。

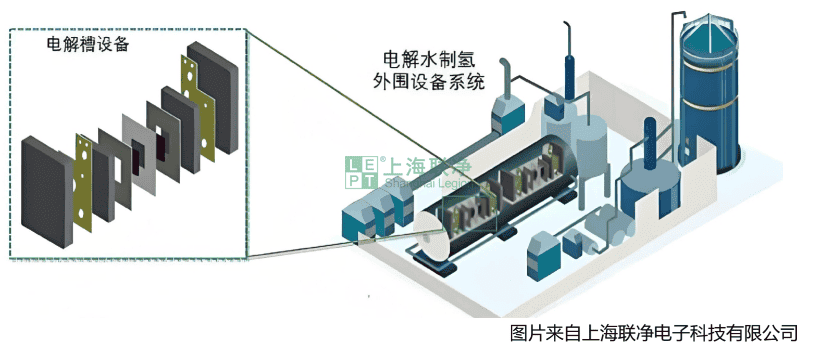

PEM電解水制氫碳紙市場規模：每MW PEM制氫電解槽的膜電極用量在30-50平不等，按照平均值40平方，碳紙氣體擴散層滲透率50%計算，即2025年碳紙用量約為20000平，按照600元/平計算，2025年碳紙市場規模約為1200萬元；據此計算，2030年碳紙市場規模約為1.52億元（碳紙價格400元/平方）。

綜上，預計2025年國內碳紙市場規模合計約為3.12億元，2030年國內碳紙市場規模合計約為19.98億元。

4、碳紙量產技術難點

在碳紙連續化生產過程中更多地面臨工程化技術問題，如何確保生產過程連續化，提升產品質量均一穩定性，是量產過程中重點關注的問題。

(1)卷對卷連續生產的工序協同

部分碳紙生產商只能生產片狀碳紙產品，生產過程間歇操作，產品質量均一性難以保證。卷對卷生產工藝是碳紙連續化生產的重要方式，可劃分為分散成形段、樹脂浸漬熱壓段、碳化石墨化段：在分散成形階段，碳纖維均勻分散及上網成形是影響碳紙連續化生產的重要因素，原料碳纖維達到均勻分散的時間越長，相應的預處理設備配套相對越復雜，達到分散的時間越短，設備越緊湊，此外，由于濕的碳紙坯體沒有粘結力，受力不一致時容易撕裂，因此纖維分散、上網成形、碳紙坯體車速、碳紙收卷等不同環節需要協調同步，確保碳紙連續成形;在樹脂浸漬熱壓階段，樹脂浸漬定量控制、碳紙干燥、連續熱壓、碳紙收卷等不同環節協同是該階段連續化的重要保障，浸漬速率大于熱壓固化速率，易使碳紙坯體樹脂浸漬量偏低，纖維與樹脂之間粘合變差，反之則易使碳紙樹脂浸漬量偏高，在熱壓固化階段存在不能使樹脂充分延展的可能;在高溫碳化或石墨化階段，碳紙走速與高溫爐內不同溫度區間內停留時間的協同是該階段連續運行的關鍵。

(2)產品質量均一性控制

批次質量均一性較差是制約碳紙暫未國產替代的主要因素之一，同一批次不同位置碳紙或不同批次碳紙的性質偏差較大，會給下游用戶帶來極大困擾。厚度不一致會造成電堆組堆時體積密度偏差較大，影響電極的水分布、透氣性等;電阻率不一致會造成擴散層導電網絡結構性變差，影響電流密度均一性;機械性能不一致時使不同碳紙抗拉、抗彎性能偏差較大，易導致組堆時電極破損。碳紙量產過程中質量均一性較差的問題本質是碳纖維-樹脂復合結構碳化后的碳網絡結構不均一、不穩定，產生的原因可能是原料性質波動帶來的工藝參數調節響應不及時、溶液分散劑濃度控制不穩定、樹脂乙醇溶液濃度變化等。

(3)關鍵核心設備的國產化或工程化攻關

成形設備是各碳紙生產廠家的技術核心，目前國內研究人員主要借鑒造紙成形設備經驗進行優化調整，是否滿足最優成形效果還有待生產實際檢驗，且在滿足特殊應用場景的單層高定量碳紙成形方面還需要進一步攻關。

樹脂浸漬熱壓設備也是碳紙連續化生產中的重要組成，目前浸漬熱壓設備主要借鑒造紙等行業的涂布設備經驗，但實驗室浸漬樹脂后碳紙一般采用平板硫化機等設備進行熱壓固化，但批量生產時如何連續熱壓固化就變得極為困難。

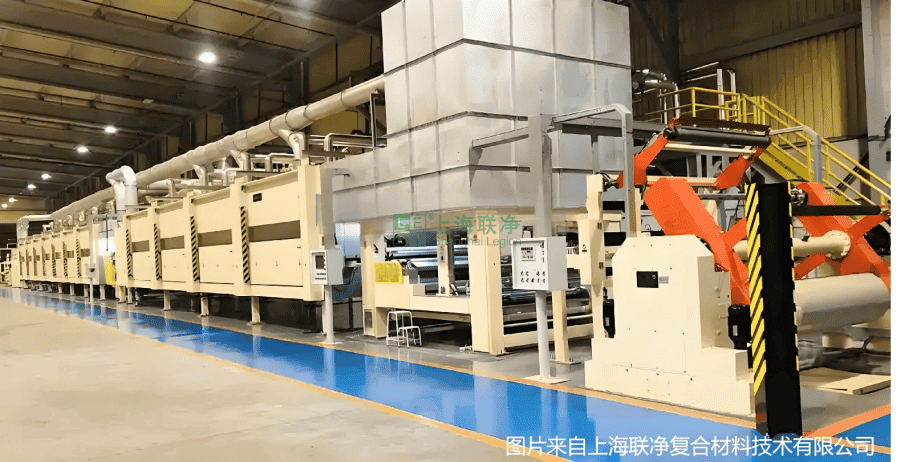

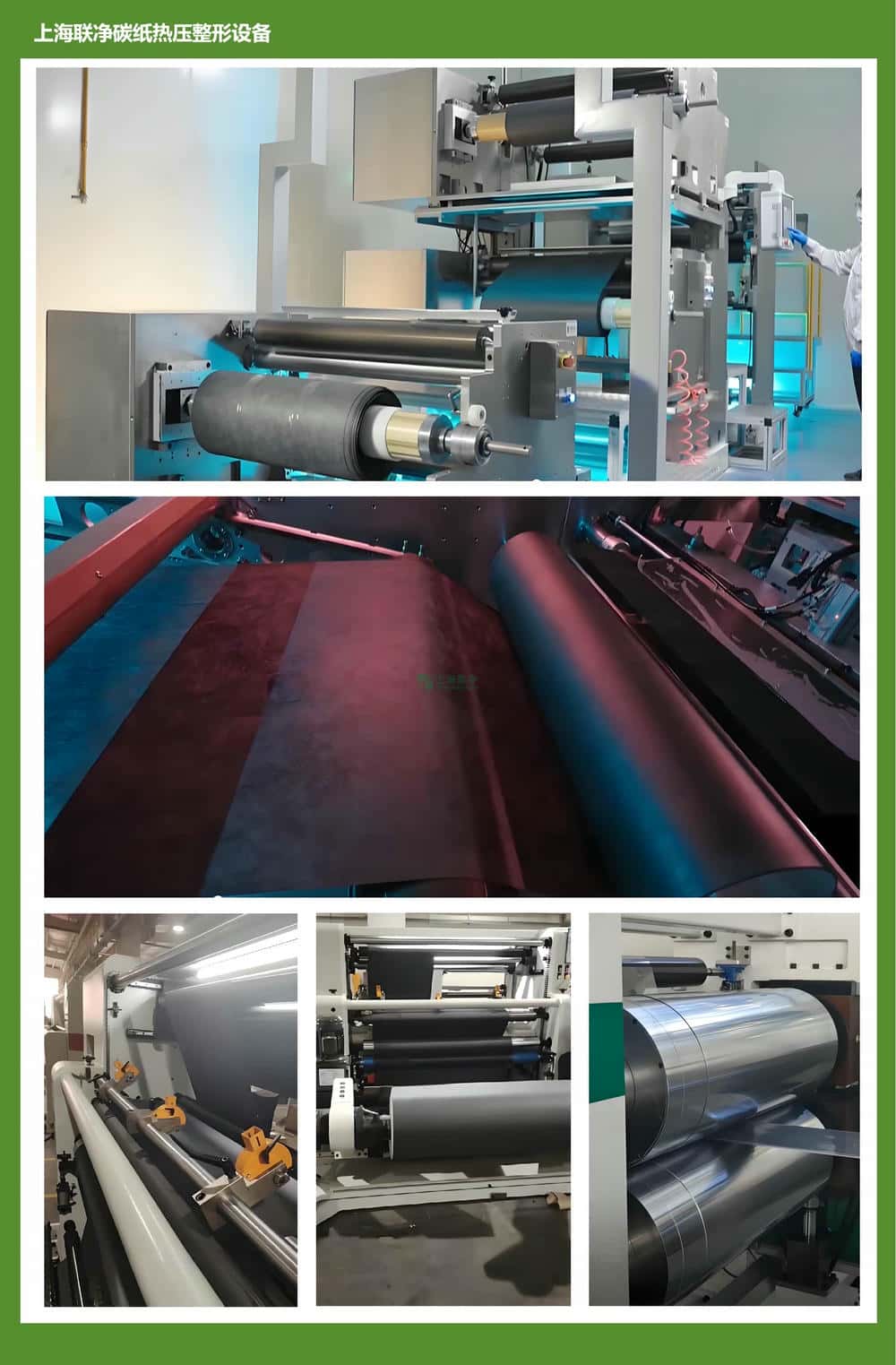

上海聯凈成功開發出連續型碳紙樹脂熱固化壓光一體機，該設備具備精確的溫度和壓力控制系統。通過先進的溫控系統和壓力調節功能，能夠確保在熱壓過程中，碳紙材料達到均勻且穩定的溫度（±2℃）和壓力條件（碳紙壓后厚度偏差≤±1.5%）。這種精確控制對于保證碳紙的質量和性能一致性至關重要，能夠有效提升碳紙的力學性能和結構完整性。其次，該設備采用分段升溫、分段壓力的控制方式，逐步升溫、升壓、保壓固化，實現多段加壓。這種控制方式使得熱壓過程更加精細和可控，能夠根據碳紙的具體工藝要求進行調整，確保每個生產環節都能達到最佳狀態。

最后，連續碳化石墨化設備建設是最大的挑戰，這種設備能夠連續地對碳紙進行熱處理，以確保其性能和質量的穩定性，連續碳化設備的長度和溫度設置是根據碳紙的拉力強度、張力要求以及下垂量等因素來確定的，通過精確控制加熱過程，可以確保碳紙在碳化過程中達到理想的性能指標。在連續碳化石墨化中，氣簾保護系統是確保碳紙質量的重要環節，它通過在爐體兩端設置氣體密封或氣簾裝置，有效隔絕外界空氣，減少氧氣對爐膛及碳紙的侵蝕，從而保持爐內工作環境在低氧狀態，有利于碳紙的均勻碳化和石墨化。

5、碳紙生產企業

氣體擴散層是氫燃料電池電堆的關鍵材料，在很長的時間里，歐美日企業幾乎壟斷了這一領域，其中最著名的事美國Avcarb、日本東麗、日本三菱化學、德國科德寶、德國西格里等。日本東麗早在1971年開始進行碳纖維產品生產，是全球碳纖維產品的最大供應商，其他公司主要以該公司的碳產品為基礎材料。

國內企業

1.上海碳動新能源科技有限公司

2023年建成規?；韺懋a(chǎn)能50萬m2，二期預留50萬m2車間，產品覆蓋水冷堆、空冷堆、PEM/AEM電解槽等多種場景的氣體擴散層。

2.上海碳際實業集團有限公司

實現國產碳紙小批量出貨，完成A+輪融資，計劃建設原紙合資工廠，預計2024年底全線打通碳紙及氣體擴散層量產。

3.山東仁豐特種材料股份有限公司

國內首條全環節連續化生產線，涵蓋炭纖維原紙到微孔層涂布，設計產能100萬㎡/年，擁有8項相關發明專利。

4.金博股份

第一代片狀碳紙中試性能對標進口產品，第二代連續式成卷碳紙進入小試階段，計劃以性價比優勢替代進口

5.通用氫能技術有限公司

產品已通過國內多家燃料電池企業測試驗證，具備批量生產線準備，發展迅速。

6.湖南隆深氫能科技有限公司

參與碳紙國產化布局，具體產能和技術細節未公開。

8.其他布局企業

江蘇氫電、江蘇清能、上海河森電氣、上海華誼集團、錦美碳材等處于研發或小批量試產階段。

9.中國臺灣省企業

碳能科技（CeTech）：推出GDS090與GDL120碳紙產品，主攻燃料電池及儲能領域。中國臺灣省碳能：被多家大陸燃料電池企業采用，但技術仍受限于海外

國際企業

1.日本東麗（Toray）

全球市場份額領先，碳紙產品以高導電性、高透氣率和高強度著稱，覆蓋從碳纖維到微孔層涂布的全產業鏈。

2.德國西格里（SGL Carbon）

與東麗并列國際龍頭，主打高孔隙率、低成本碳纖維紙，技術壁壘深厚。

3.美國AvCarb

占據較大市場份額，產品性能穩定，是燃料電池廠商主流選擇之一。

4.德國科德寶（Freudenberg）

非織造布技術領先，為PEM燃料電池提供高性能氣體擴散層材料。

5.三菱化學（Mitsubishi Chemical）

布局碳紙及氣體擴散層，產品應用于氫氧燃料電池。

6.其他企業

Bekaert、JNTG、CAPLINQ、Fuel Cells Etc、Cetech等，涉及碳紙生產或相關材料供應。
